Saiba mais sobre Sistemas De Diesel
O sistema de diesel e a garantia de autonomia e funcionamento dos grupos geradores e moto bombas.
Considerando o prazo máximo de armazenamento do óleo diesel definido pela Agência Nacional de Petróleo (ANP) de no máximo 30 (trinta) dias, seu dimensionamento, instalação, automação, controle e a proteção ambiental são a certeza de uma operação segura e confiável.
Data a sua importância e os riscos que envolvem reservatórios de líquidos inflamáveis e poluentes suas instalações estão sujeitas as normas, legislações e leis nas esferas municipais, estaduais e federais.
Entre os principais agentes fiscalizadores dos sistemas de diesel temos o Corpo de Bombeiros dos Estados, as Prefeituras Municipais, o Ministério do Trabalho através das suas normas reguladores entre elas a NR-20 e em relação aos componentes a CONAMA.
Normas aplicáveis ao sistema de diesel:
- NBR 13781 - Armazenamento de líquidos inflamáveis e combustíveis - Manuseio e instalação
- NBR 14722 - Armazenamento de líquidos inflamáveis e combustíveis – Tub. não metálica subterrânea
- NBR 14639 - Instalações elétricas – Postos de serviços
- NBR 15461 - Armazenamento de líquidos inflamáveis e combustíveis - Instalação de Tanque Aéreo
- NBR 16161 - Armazenamento de líquidos inflamáveis e combustíveis – Esp. de fabricação. e modulação
- CONAMA 273
- ANP – Armazenagem, transporte e estocagem do diesel tipo B
- NBR 5410 - Instalações elétricas de baixa tensão
- NR 01 – Ordem de serviço
- NR 06 – Uso de equipamentos de proteção individual – EPI
- NR 07 – Primeiros socorros
- NR 10 – Treinamento em segurança em instalações e serviços em eletricidade
- NR 10 SEP – Sistema elétrico de potência
- NR 11 – Transporte, armazenamento e manuseio de materiais
- NR 12 – Proteção de manuseio de máquinas
- NR 17 – Ergonomia
- NR 18 – Condições e meio ambiente de trabalho na indústria da construção civil
- NR 20 – Segurança e saúde no trabalho com líquidos inflamáveis e combustíveis
- NR 23 – Proteção contra incêndio
- NR 26 – Sinalização de segurança
- NR 33 – Segurança e saúde no trabalho em espaço confinado
- NR 35 – Trabalho em Altura
RESOLUÇÃO ANP
Definições de transporte, armazenagem, estocagem do diesel tipo B
TIPOS DE RESERVATÓRIOS
Os reservatórios podem ser do tipo aéreo ou subterrâneo e tem suas capacidades de acordo com o local de instalação, legislação, sempre METÁLICOS.
Na imagem acima temos reservatórios metálicos uso aéreo instalados ao tempo com suas respectivas bacias de contenção dimensionadas para armazenar a capacidade de 150% (cento e cinquenta per cento) do volume do reservatório.

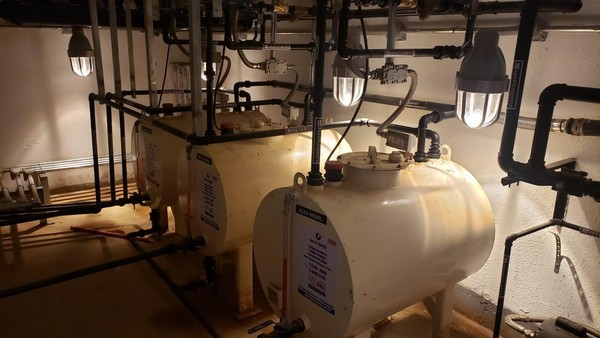

Na imagem acima temos um conjunto de reservatórios metálicos uso aéreo instalado em sala de alvenaria com instalação com componentes a prova de explosão.
Na imagem acima temos um reservatório metálico de uso subterrâneo com parede dupla, espaço interstício, podendo serem plenos, duplos ou tripartidos.
RECIRCULAÇÃO E FILTRAGEM (POLIMENTO)
Em função do seu curto prazo de validade há necessidade de cuidados adicionais ao óleo diesel, sendo que sua filtragem atualmente se tornou um item obrigatório.
Na imagem acima temos um conjunto de bombas e para a recirculação do óleo diesel, filtro coalecedor.
Na imagem acima temos além das bombas para recirculação também filtro coalecedor dimensionado para o volume do tanque específico com seus respectivos manômetros e conjunto de válvulas solenoides para segurança e comando.

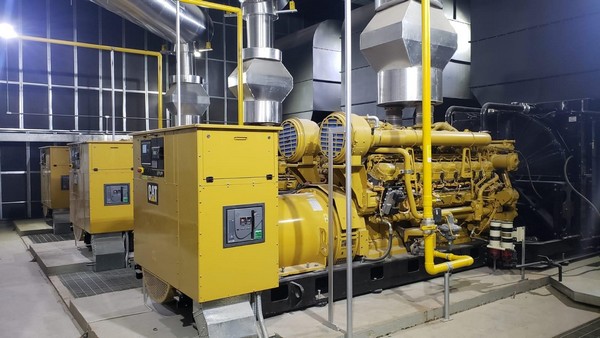

Na imagem acima temos grupos geradores equipados com motores BI FUEL (Diesel e Gás), tendo também instalado filtros separadores de água e óleo na mesma linha de diesel onde estão instalados os filtros coalecedores.
TUBULAÇÕES E CONEXÕES SISTEMA DE DIESEL
As tubulações dos sistemas de diesel devem ser metálicas, aço preto.
